Aula 03
Na presente aula continuámos a exploração de comandos de modelação de sólidos, foi dada mais atenção ao comando UCS ( UCS 3P para a alteração dos eixos, pois um plano pode ser formado por 3 pontos), só é possível desenhar xy. Voltamos então a experimentar o ARRAY para formar um edifício vazado. Com os comandos extrude, union e subtract e com os rebatimentos dos planos é possível montar qualquer tipo de edifício ou ''pele'' que o envolve.

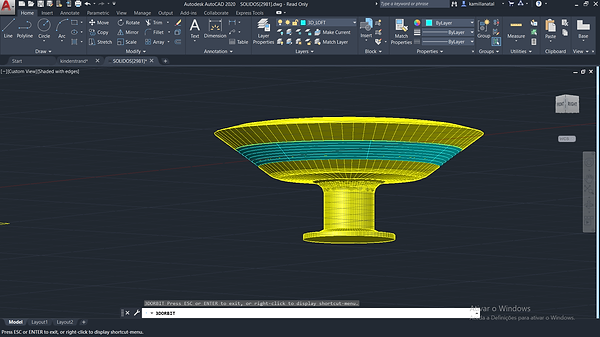

A próxima experiência foi a criação de um modelo do edifício "Niteroi" de Oscar Niemeyer, no Rio de Janeiro. Usando o comando REVOLVE começámos por inserir uma imagem no template com o comando ATTACH ( que serve para inserir outros ficheiros no desenho ). Utilizámos um quadrado situado em 250,20 com @200, 200 . A imagem que usámos foi um corte do edifício. Depois colocámos o a imagem à escala, aproximadamente,( com o comando SCALE ) com a ajuda de linhas auxiliares, no caso atrímos 50 de diâmetro e 22 de altura ao edifício.Usámos a POLYLINE (Line e Arc) para contornar metade do desenho de forma a criar linhas fechadas ( a figura foi dividida em partes) e cri;ámos´um eixo, para conseguirmos utilizar o comando REVOLVE ( 360 ). Também fizémos uma layer diferente para o vidro por razões estéticas. Para suavizar a suavizar a superfície do objeto, utilizamos os comandos: ISOLINES ( 72 ), SURFTAB1 ( 72 ) e SURFTAB1 ( 72 ).
